■セパレーター・極薄膜向け高精度スリッター “未来” ■

バッテリーセパレーター向けに、フルデジタルサーボ制御の高精度スリッターを提案します。

製品巻き戻し時のカール（反り）や残留ひずみを起こしません。

＜特徴＞

(1) 巻取りは各軸単独制御のサーボモーター駆動巻取りアームで速度、張力を高精度に管理します。

(2) 張力は「巻出し－スリット－巻取り」の3ゾーンでの個別設定方式

(3) 巻出しは、原反と第一ガイドロールのフィルム空中距離を一定に保つ水平移動方式を採用、巻始めから巻終わりまでのフィルムを常に一定の歪で送り出します。

(4) カット方式は丸型回転刃による空中切を採用、回転はサーボモーター駆動でライン速度に追従し、フィルムとのカット相対速度を一定に保持

(5) 全ロールにマイクログルーブロールを採用し、ニップロール無しで滑りの無い安定したフィルム搬送を実現

(6) 巻取りは、巻取コア水平移動方式のため、ニア巻、タッチ巻の選択ができ、フィルムに合わせた最適の巻条件を設定できます。

(7) タッチ巻を行う場合タッチロールは、巻取りアーム毎に配置、巻幅に応じてタッチ圧を自動設定、ニア巻の場合はフィルム空中距離を任意の値に設定できます。

(8) 各駆動軸は回転速度に応じたメカロス管理を行い、低速から高速まで高精度に張力を管理

(9) 巻取り張力制御は、直線テーパ、多段折れ線グラフ式を搭載

(10)巻取りニップ圧設定は、直線テーパ、多段折れ線グラフ式を搭載

(11) 365日×24時間の運転状況を記録できるトレンドグラフを搭載

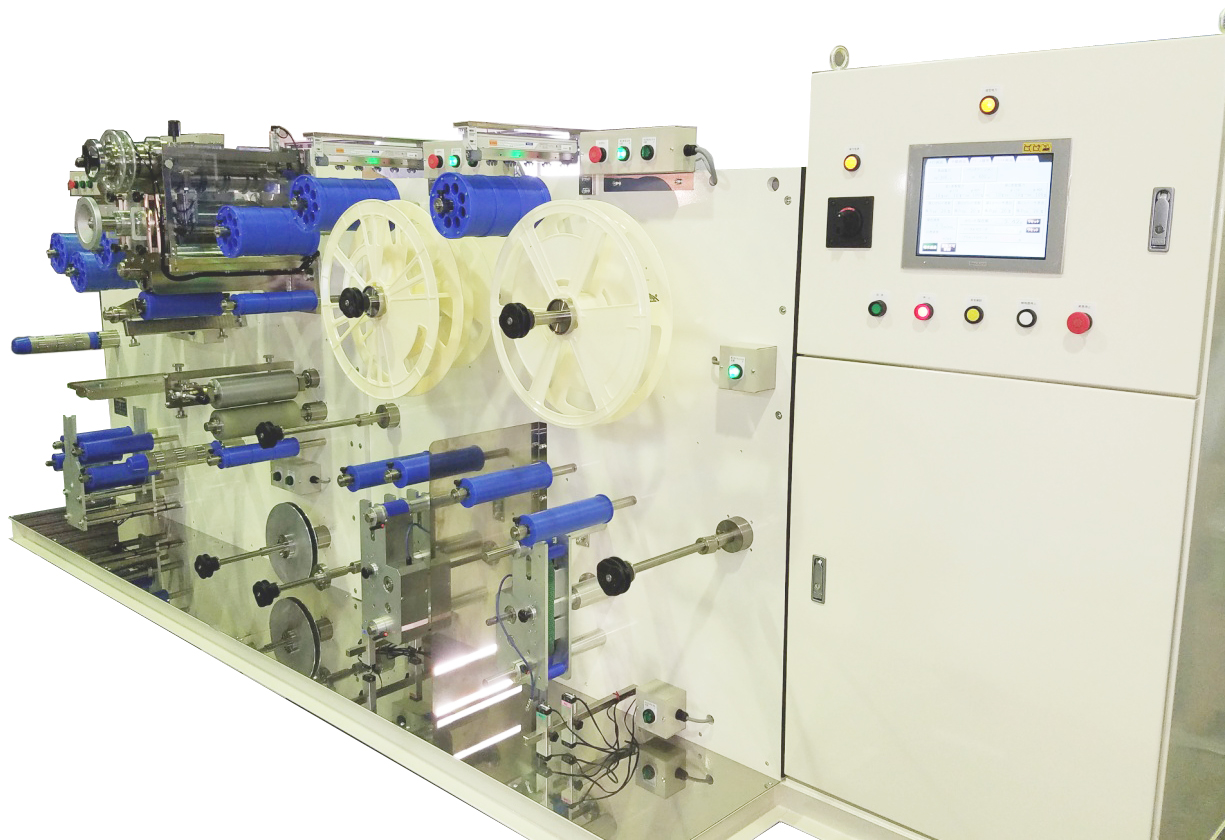

＜設備仕様＞

●材料：片面COF、両面COF、Smart card用接点端子材料

●巻取軸：エアフリクションシャフト、エアシャフト

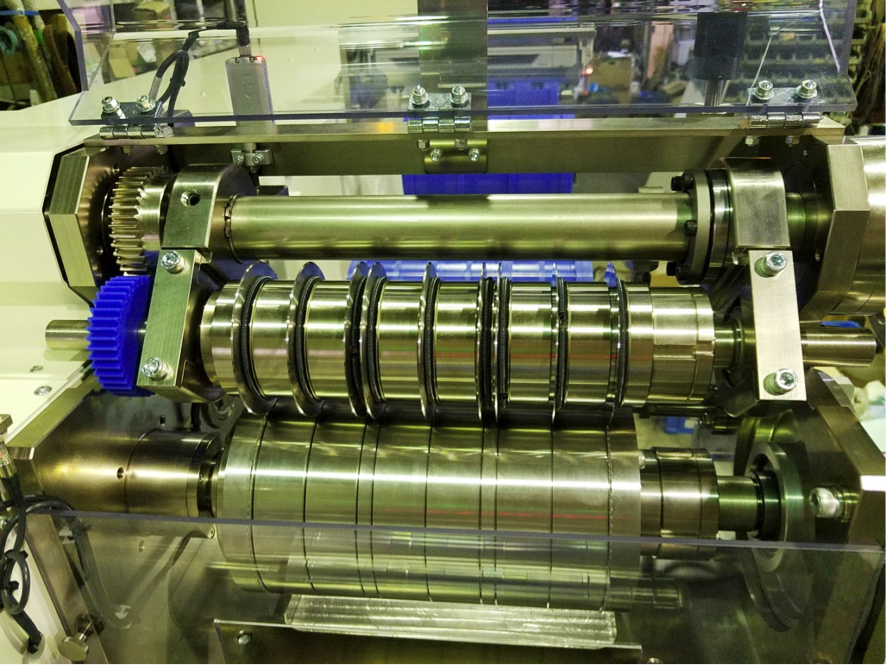

●カッター：シヤー刃
●ライン速度：Max.10m/min

●スリット幅：35mm、48mm、70mm

※スプロケットを使用した位置決めによる高切断幅精度。
※多条の巻取はフリクションシャフトによる巻取のため省スペース。
